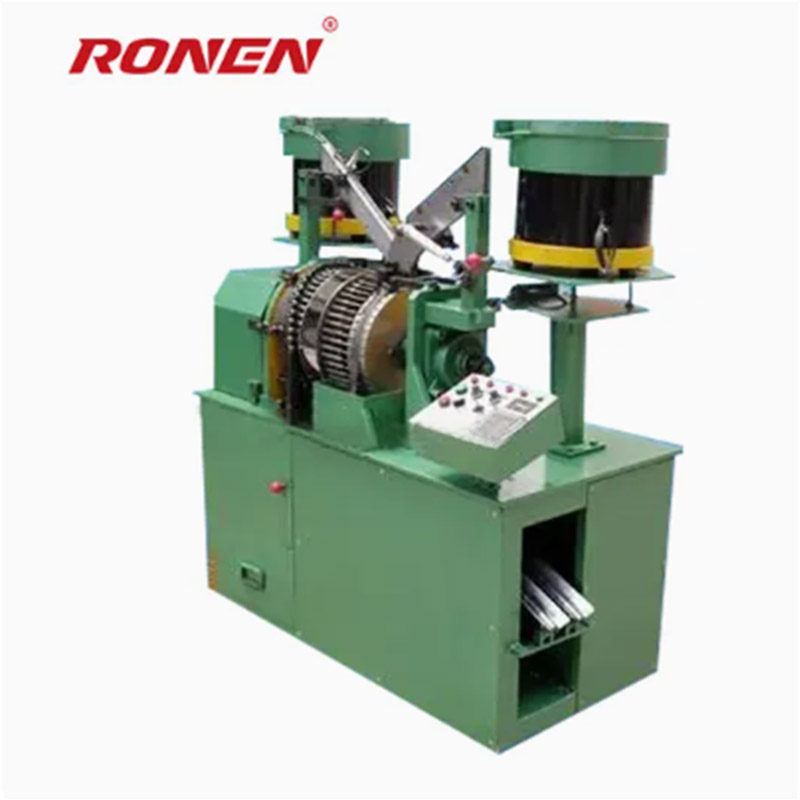

Mesin nggawe rivet dirancang khusus kanggo ngasilake macem-macem jinis rivets. Kaping pisanan, kawat logam diwenehi panganan menyang mesin, sing banjur dipotong dadi bagean cilik saka dawa tetep. Sabanjure, dipencet liwat cetakan kanggo mbentuk siji utawa loro saka kawat menyang bentuk sirah saka rivet.
Mesin nggawe rivet dirancang khusus kanggo ngasilake macem-macem jinis rivets. Kaping pisanan, kawat logam diwenehi panganan menyang mesin, sing banjur dipotong dadi bagean cilik saka dawa tetep. Sabanjure, dipencet liwat cetakan kanggo mbentuk siji utawa loro saka kawat menyang bentuk sirah saka rivet.
Produk parameter (spesifikasi)
Model |
Unit |
WH-NF 11b-6S |
WH-NF 14B-6S |
WH-NF 19B-6S |
WH-NF 24b-6S |
WH-NF 33B-6S |
WH-NF 41B-6S |
Stasiun Forging |
Ora. |
6 | 6 | 6 | 6 | 6 | 6 |
Ing sajroning flat saka nut |
mm |
5.5-12.7 |
10-17 |
14-22 |
17-26 |
24-33 | 30-41 |
Nut hex sing cocog |
Saka |
M3-M6 |
M6-M10 |
M8-M14 |
M10-M18 |
M16-M22 |
M20-m27 |
Dia Dia |
mm |
11 | 16 | 19 | 24 | 31 | 40 |
Mati pitch |
mm |
50 | 60 | 80 | 100 | 140 | 165 |
Kekuwatan |
Ton |
60 | 90 | 135 | 230 | 360 | 450 |
Motor utama |
Hp |
15 | 20 | 50 | 75 | 150 | 200 |
Lubrication Motor |
Hp |
1.5 | 1.5 | 1,5 3 | 1,5 3 | 3 | 3 |
Jumlah sing diinstal |
Setel |
(1) |
(2) |
(1) (1) |
(1) (1) |
(2) |
(2) |
Lubricant |
L | 700 | 1000 | 1200 | 1700 | 1900 | 2200 |
Bobot kira-kira |
Ton |
4.5 | 8 | 14 | 25 | 45 | 72 |
Fitur saka mesin nggawe rivet cukup jelas. Panggantos cetakan gampang banget. Kanggo nggawe macem-macem rivet, mung ganti set cetakan. Contone, saka kepala bunder menyang kepala sing rata. Angkatan Kekuwatan Mesin iki cukup. Apa aluminium, tembaga utawa wesi, bisa menet kepala biasa tanpa ana cracking utawa deformasi.
Rincian Produk
Mesin nggawe rivet utamane nggunakake proses judhul kadhemen kanggo ngowahi kabel dadi rivet sing padhet. Proses iki kalebu menehi panganan kawat, lurus, nglakokake blanks sing tepat, banjur mbentuk sirah rivet. Mesin nggunakake tekanan sing dhuwur, nggunakake pukulan kanggo extrude lan ngethok siji mburi kothong ing rongga cetakan. Proses judhul kadhemen nyebabake logam kanggo ngalih, saéngga mbentuk bentuk karakteristik sirah rivet tanpa kudu panas materi.
Mesin kasebut pisanan mangan rod kawat (biasane digawe alloy baja, aluminium utawa tembaga) menyang mekanisme sing terus-terusan kanggo ngilangi bengkong. Banjur, mesin shearing presisi ngethok kawat sing terus-terusan dadi bahaya dawa. Bills ukuran seragam iki minangka bahan mentah sadurunge mlebu bagean judhul kadhemen (kanggo nggawe kepala rivet), lan penting banget.
Akeh mesin nggawe rivet dilengkapi stasiun trimming sanalika sawise proses sing ngganggu. Langkah iki bisa ngilangi burr cilik utawa sudhut sing cetha sing dibentuk ing pojok sirah rivet anyar (logam sing berlebihan sing diremehake ing antarane pukulan lan mati). Pamblok njamin manawa sirah Rivet duwe garis besar sing jelas lan diameter sing konsisten, sing penting kanggo instalasi lan tampilan sing tepat.
